齒輪磨齒精加工：展成法磨齒和成形法磨齒說明分別如下，供參考了解。

1、展成法磨齒：

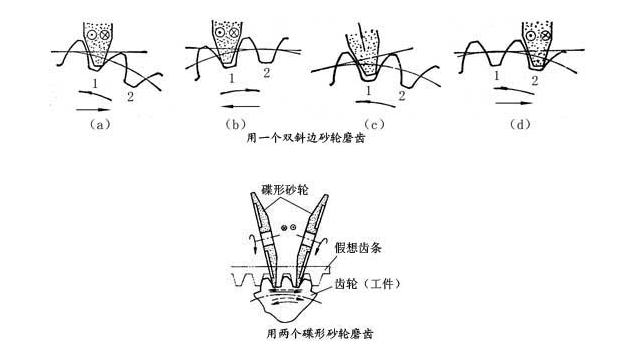

a、用一個雙斜邊砂輪磨齒：

在錐面砂輪磨齒機上進行，砂輪被修整成錐面以構成假想齒條的齒面，如圖所示。

b、用兩個碟形砂輪磨齒：

用兩個碟形砂輪磨齒在雙砂輪磨齒機上進行，可加工出精度很高的圓柱齒輪，但機床結構復雜，成本高，生產率低，應用不廣。

如圖，兩個碟形砂輪傾斜一定角度,以構成假想齒條兩個(或一個)齒的兩外側面,同時對輪齒進行磨削。

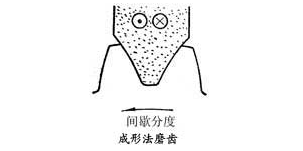

2、成形法磨齒：

這種方法生產率高，但受砂輪修整精度與分度精度的影響，加工精度較低。

需將砂輪靠外圓處的兩側邊修整成與工件齒間相吻合的形狀，然后對已經切削過的齒間進行磨削。

磨齒專門用來精加工已淬火的齒輪。更多齒輪磨齒精加工相關技術疑問，可向一同廠家免費咨詢。
