小模數齒輪滾切法加工原理及應用說明如下， 供參考了解。

滾齒原理：

滾齒加工是應用最廣泛的齒輪加工方法。滾切法又稱展成法或范成法。它是利用與工件有共軛齒形的展成工具與工件作強制的嚙合運動來形成所要求的工件齒形。

滾切法，原理上相當于一對斜齒輪在空間緊密吶合，齒輪滾刀相當于一個齒數極少的斜齒輪，沿軸向開出若干溝槽，并在所形成的每個刀齒齒背上鏟出相應的后角，故能在嚙合過程中進行切削。

由于小模數齒掄滾刀的螺旋導程角很小，因此也可以把齒輪溶削過程看成是齒輪和齒條的嚙合過程，把滾刀的每排齒看成為齒條，而這些齒條之間相差一個等分齒距，并排列在一個(單頭滾刀)或幾個(多頭)螺旋線上。

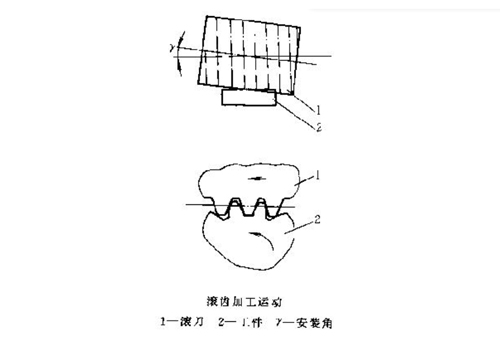

切削運動時，相當于齒條沿工件切向移動，與工件嚙合滾切出工件齒形。因此，在滾切過程中，滾刀軸線與工件軸線必須有一個夾角，這個夾角稱為安裝角。

滾齒加工的運動有：滾刀切削運動，工件分度運動，滾切軸向運動和工件分度運動。

滾切法加工齒輪，不但可以加工漸開線齒形，也可以加工修正擺線齒形、計時儀器用圓弧齒形、雙圓弧齒形等非漸開線齒形。

在滾削漸開線齒輪時，改變滾刀與齒坯中心的位置，可以滾切出各種變位齒輪，而滾切修正擺線和計時儀器用圓弧齒輪時，滾刀與齒坯軸線位置是固定不可變的，因此，沒有齒輪變位的慨念。

滾切法可以加工直齒輪、斜齒輪、錐齒輪，同時還可以加工各種蝸輪。

以上小模數齒輪滾切法加工原理及應用說明，包括但不僅限于，如有不清楚的地方或相關需求，可向一同廠家免費咨詢。
