影響行星齒輪磨齒加工精度的原因分析說明如下，供參考了解。

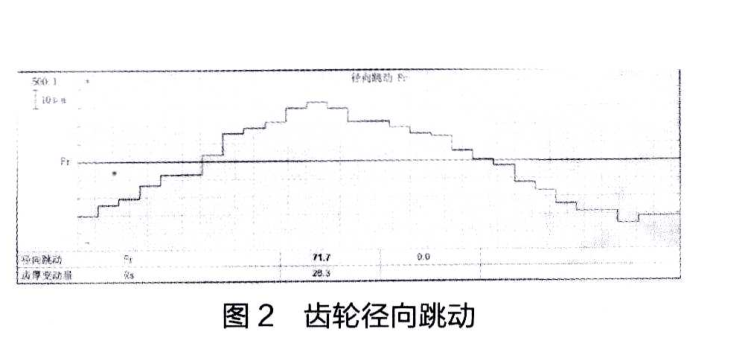

1、齒輪徑向跳動誤差(Fr)典型形狀如圖2所示，為正弦曲線形狀。

該項誤差產生的主要原因?yàn)椋?/strong>

加工齒輪時齒輪內孔與齒輪回轉中心(即基圓中心)不重合，出現了“幾何偏心”。徑向跳動對齒輪傳動的準確性、平穩性有很大影響。

解決此類問題的方法是檢測齒輪的定位精度，從而消除齒輪的“幾何偏心”。

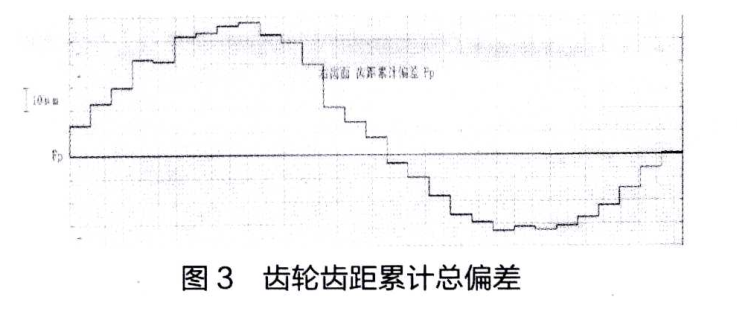

2、齒距累計總偏差誤差(Fp)的典型形狀如圖3所示，與齒輪徑向跳動誤差的形狀相似，且兩者相互影響。

該項誤差產生的主要原因?yàn)椋?/strong>

a、機床分度渦輪的齒距累計誤差超差；

b、齒輪加工時，幾何偏心的存在。
