齒輪各部位的名稱

　　齒輪模數

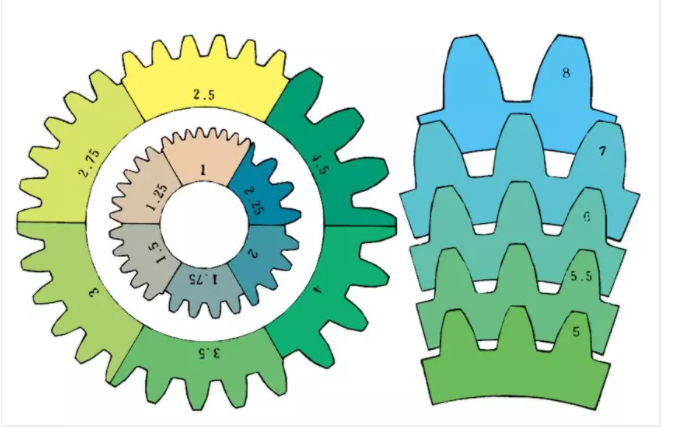

　　m1、m3、m8…被稱為模數1、模數3、模數8。模數是全世界通用的稱呼，使用符號m（模數）和數字（毫米〉來表示輪齒的大小，數字越大，輪齒也越大。

　　另外，在使用英制單位的國家（比如美國），使用符號（徑節）及數字（分度圓直徑為1英吋時的齒輪的輪齒數）來表示輪齒的大小。比如：DP24、DP8等。還有使用符號（周節）和數字（毫米）來表示輪齒大小的比較特殊的稱呼方法，比如CP5、CP10。

　　模數乘以圓周率即可得到齒距，齒距是相鄰兩齒間的長度。

　　用公式表示就是：p=圓周率 x 模數 = πm

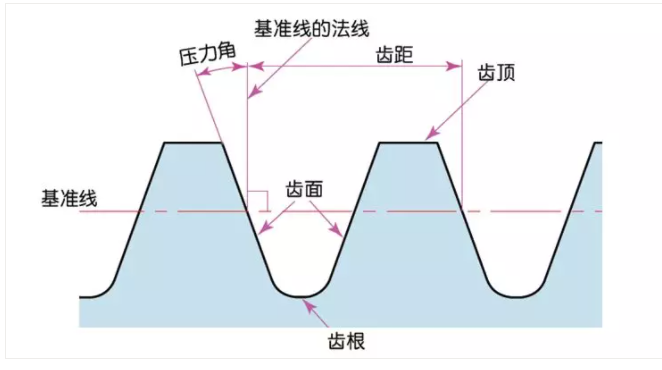

　　齒輪壓力角

　　壓力角是決定齒輪齒形的參數。即輪齒齒面的傾斜度。壓力角（α）一般采用20°。以前，壓力角為14.5°的齒輪曾經很普及。

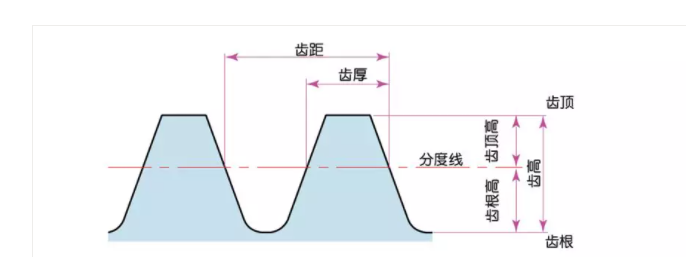

　　輪齒的高度由模數（m）來決定。

　　全齒高 h=2.25m（=齒根高+齒頂高）

　　齒頂高是從齒頂?shù)椒侄染€的高度。ha=1m。

　　齒根高是從齒根到分度線的高度。hf=1.25m。

　　齒輪齒厚  （s）的基準是齒距的一半。s=πm/2。

　　決定齒輪大小的參數是齒輪的分度圓直徑。以分度圓為基準，才能定出齒距、齒厚、齒高、齒頂高、齒根高。

　　分度圓直徑 d=zm

　　齒頂圓直徑da=d+2m

　　齒根圓直徑df=d-2.5m

　　分度圓在實際的齒輪中是無法直接看到的，因為分度圓是為了決定齒輪的大小而假設的圓。
