格利森錐齒輪研齒機

　　格利森520號錐齒輪研齒機萬能性廣，能研磨軸交角從0°~180°的弧齒鞋齒輪利準雙曲而齒輪，最大直徑到24”，（當軸交角為90°時最大直徑到30）。520號也能研磨圓柱齒輪和斜齒輪，最大直徑到24”。

　　該研齒輪齒機采用擺動小輪節維法（Swing Pia-ion Come或SPC）研齒。由于擺動機構的喇性結構、三個研磨運動的完全獨立控制以及輪齒兩側面分別加載，使得研齒質量提高了，擺動動作能夠迅邇研到整全齒面并減少了循環時間。

齒面的研磨

　　該研齒機易于調整研齒時間。通過調整兩個定時繼電器可以得到任何需要的正、反兩側的擺動數。利用可變擺動速度控制裝置能政變擺動速度從而延長或縮短大端或小端或某一齒面的研磨時間。

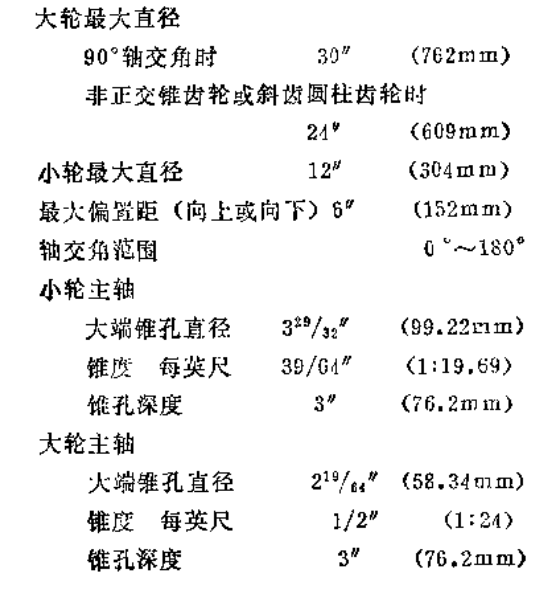

　　該研齒機能精確控制側隙和輪齒接觸區位置。嚙合側隙能自動控制，以保證在批量生產中齒輪在最終裝配中嚙合側隙的一致性。520號研齒機的技術規格如下：
