以下ug畫斜齒輪的方法，供大家參考了解。齒數＜41，大于41的更好畫的。

打開工具-表達式，輸入參數。

確定后打開規律曲線，在出現的規律函數對話框中點擊根據方程，依次確定X、Y、Z的參數表達式，什么都別改，一直點確定。

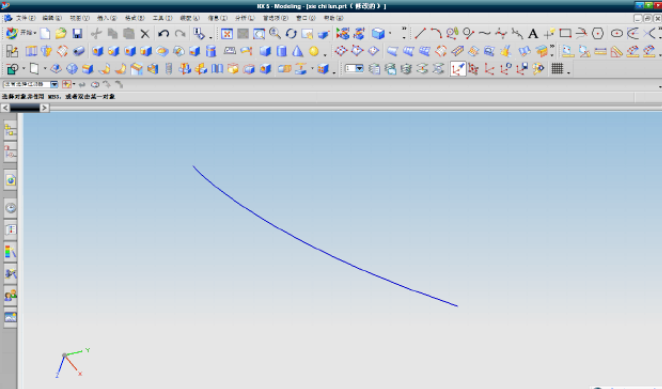

到最后確定基點和坐標系的方位也確定就好，得到的漸開線如下圖。

漸開線

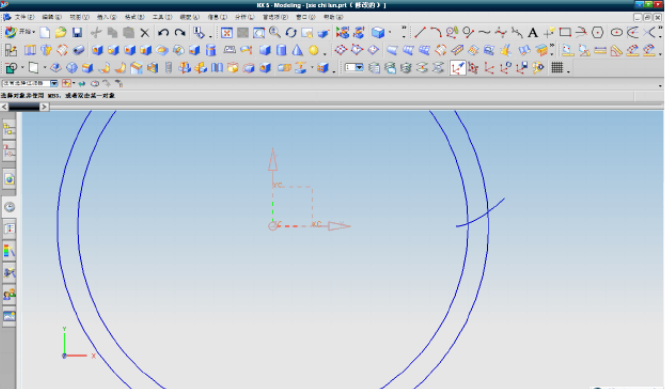

打開基本曲線，點擊圓，依次畫出齒頂圓、基圓。

圓心為原點，輸入直徑時可分別直接輸入da、d，因為在表達式里以有他們的方程。

基圓與齒頂圓個圓

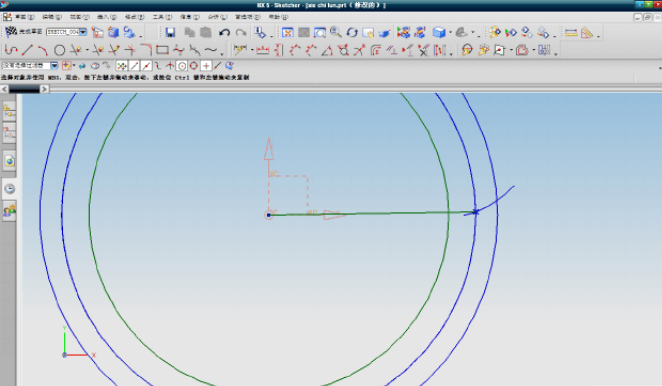

進入草圖環境，以xy面為基準面。建立草圖。以遠點為圓心畫齒根圓，接著以漸開線與基圓的交點和基圓圓心兩個點畫一條直線。

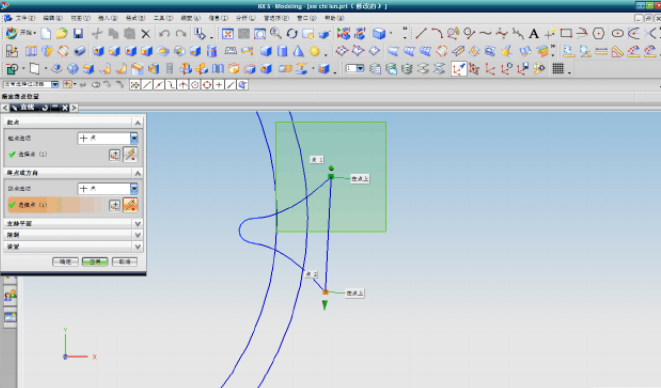

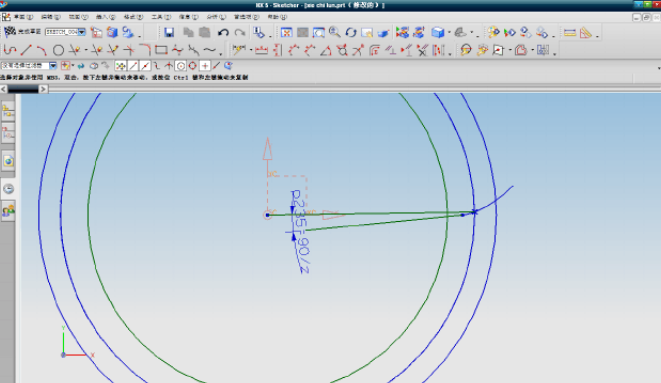

畫一條直線，以漸開線的端點為起點，并約束兩條直線間的度數為90/Z如圖。

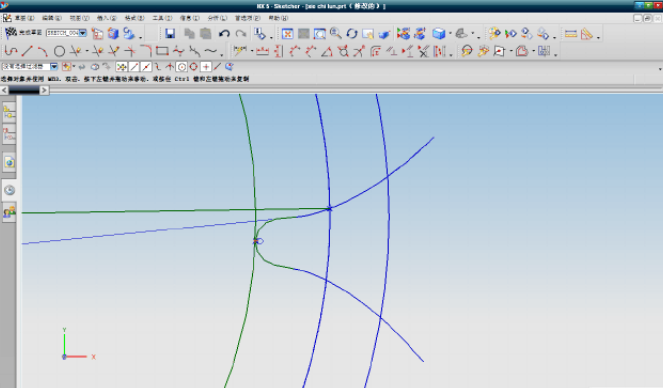

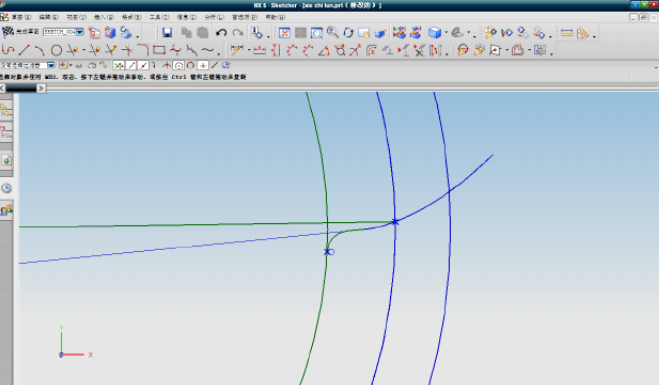

點擊導圓角，選擇上一步畫的直線和齒根圓，圓角半徑輸入r，如圖。

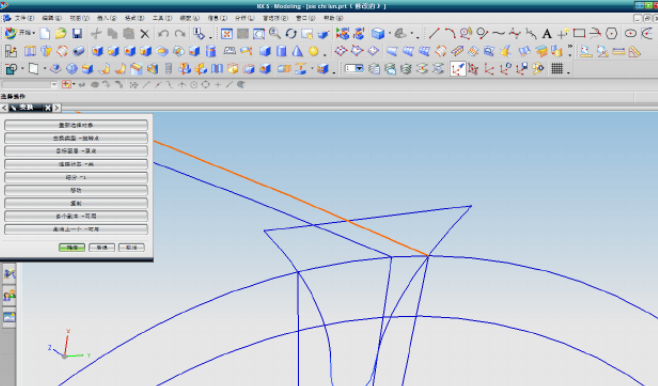

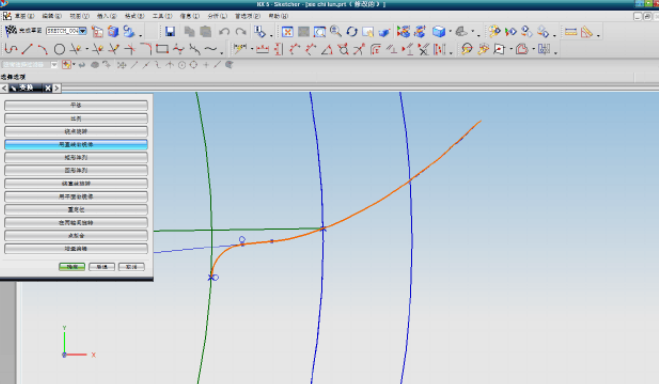

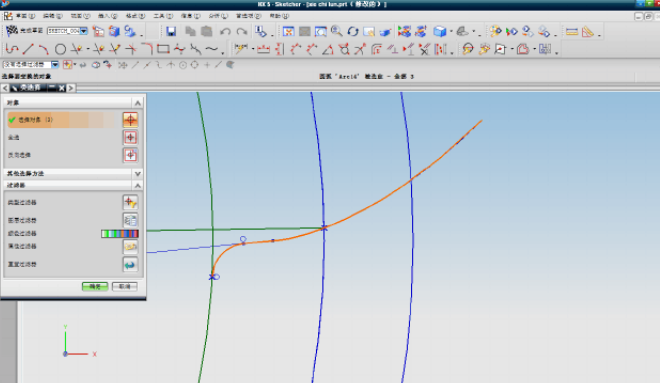

點擊編輯里的變換（ctrl+T快捷鍵），選擇曲線，如下圖（黃色的線）。

點擊確定，再點擊用直線做鏡像。

選擇兩點，然后選擇圓角也齒根圓的交點和基圓圓心。點擊復制，結果如圖。

刪除多余曲線，然后退出草圖環境。如下圖。

用直線連接漸開線的兩個端點，如圖。

下面開始畫螺旋線。打開曲線里的螺旋線。

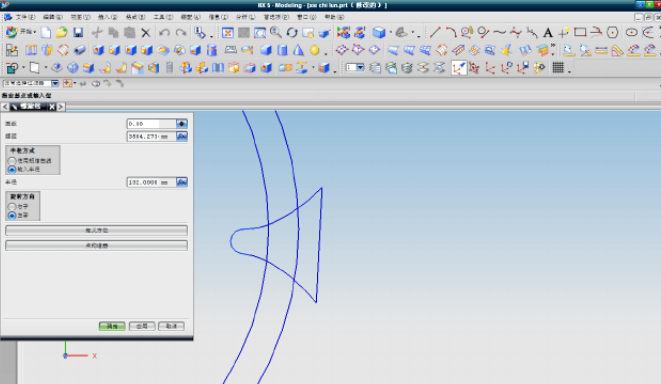

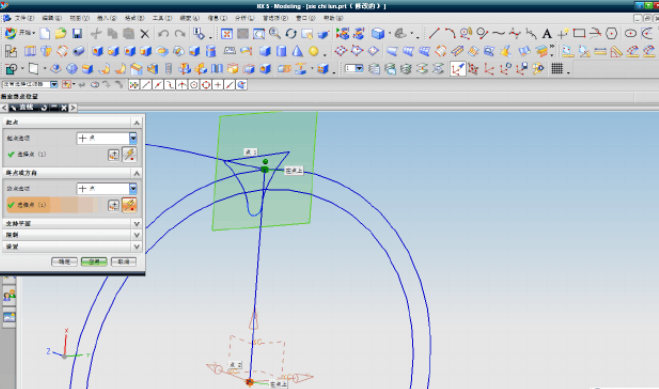

在圈數中輸入0.8，因為我的齒厚是200多較大，所以選0.8，如果大家畫的小可以選小些，螺距中輸入P。半徑為da/2。確定后如圖。

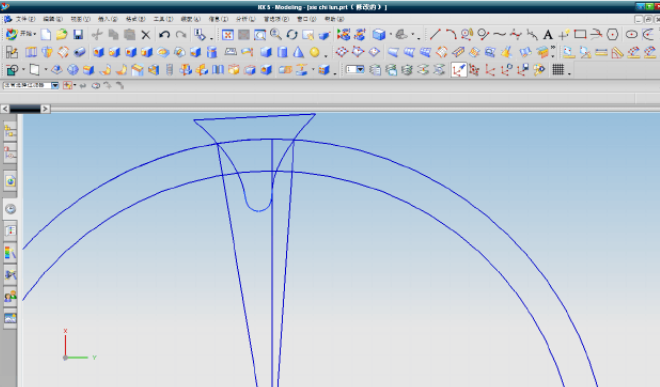

用直線連接螺旋線與齒頂圓的交點和圓心，如圖。

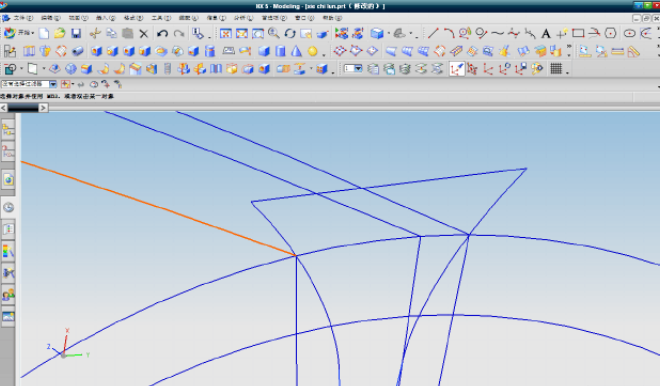

用直線分別連接漸開線與齒頂圓的交點和圓心，如圖。

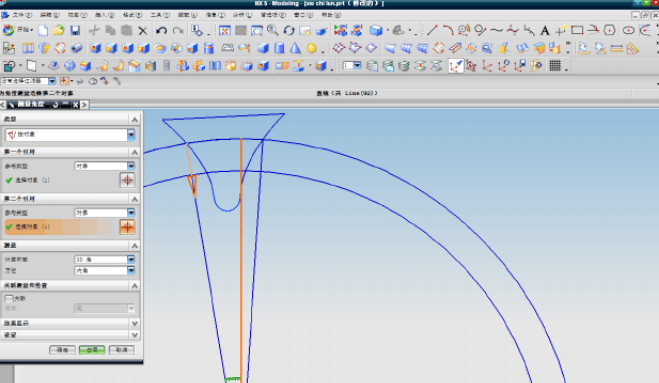

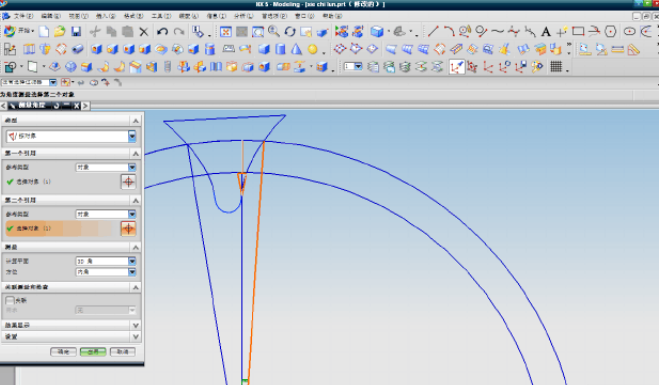

用分析里的測量角度工具分別量出，中間直線與兩邊直線間的角度，并記下來。

角度為3.7122。

角度9.3286。

選擇剛剛畫好的螺旋線，點擊變換里的繞點旋轉，在點的對話框中旋轉圓心，角度中輸入3.7122，點擊復制。結果如圖所示。

同樣的方法變換螺旋線，角度為—9.3286結果如圖所示。

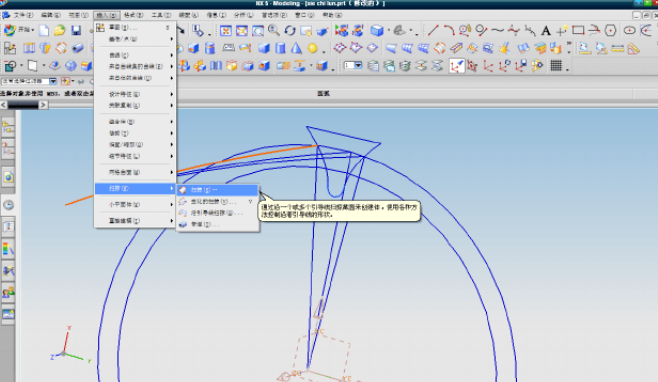

選擇插入、掃略、掃略。如圖。

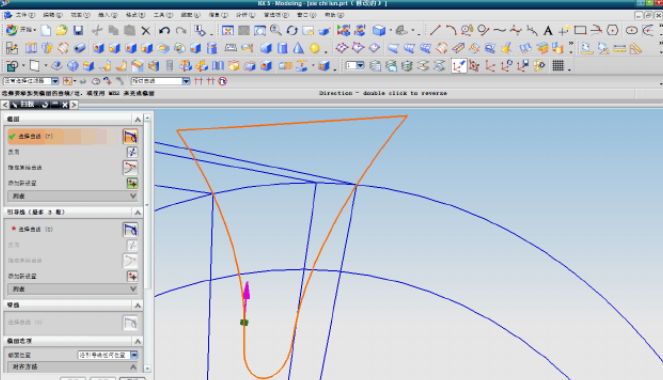

選擇截面曲線如圖（黃色的曲線）。

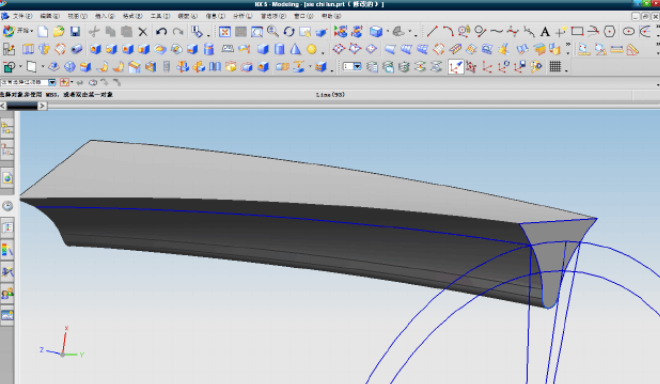

引導曲線為三條螺旋線。單擊確定后，如圖所示。

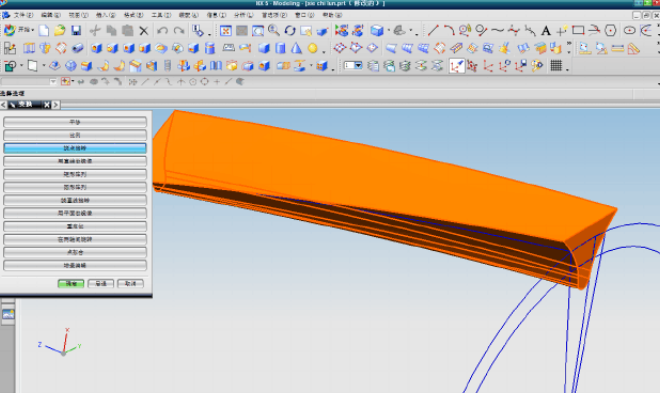

選擇掃略的特征，再選擇變換里的繞點旋轉。如圖。

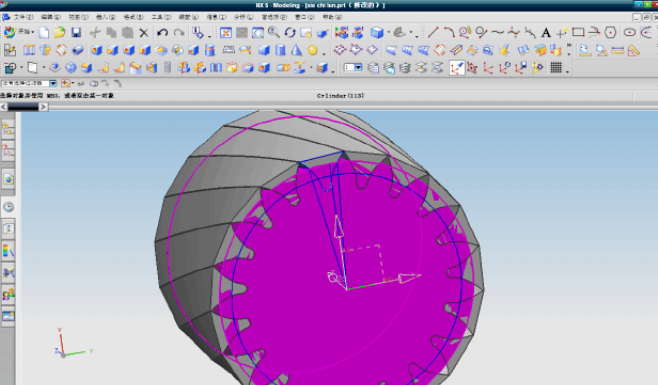

以圓心做為旋轉中心，角度中輸入360/z，確定后后一直點擊復制，結果如圖。

創建圓柱，以遠點為圓心，直徑為da高度270如圖。

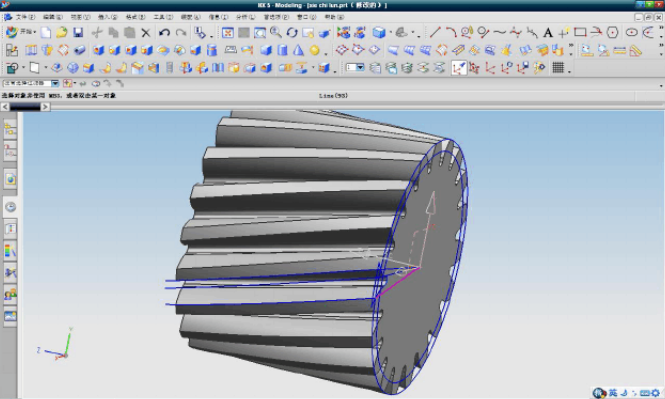

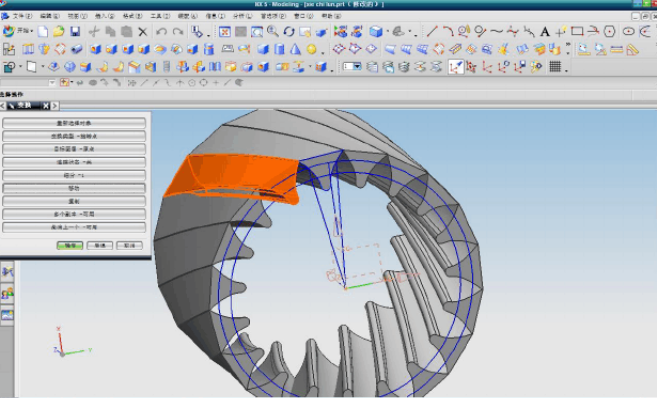

求差，圓柱為目標體，復制的特征為共具體，最終畫出的齒輪結果如圖。
